產品介紹

300型全自動疊片機設備特點：

1.采用疊片臺移動結構，松下伺服電機驅動+精密滾珠絲桿定位移動，定位精確，穩定性高；

2.隔膜主動放卷：工作張力連續一致，主動放卷精確控制隔膜在疊片過程中的張力，隔膜延伸變形小，確保張力恒定，自帶隔膜糾偏，保證隔膜放卷整齊度；

3.正、負極片搬運機構：伺服驅動，高精度進口模組（國內使用模組的疊片機），定位精確，壽命更長；

4.極片供料裝置：采用正負極單工位真空吸附供料，極片自動上頂，料盒無料自動檢測報警；毛刷、振片、折片機構等有效防止重片產生機率；

5.有正、負極片定位裝置，定位板按極片大小做相應的規格件，調整方便；定位部分安裝超聲波檢測重片、精確率99.9%；

6.粉塵防護：料盒、預定位都有安裝有效的粉塵防護機構；做到正、負極之間粉塵不會有干涉現象；

7.可靠性：在設備高精度及常運動的導輥模塊都打有定位銷固定；

8.設備留有生產線改造的接口，以便日后生產線改造銜接；極片上料與電芯出料在設備同一方向。

9.電芯四側貼膠（專利號：201420844522.5）電芯更加禁錮，不易松動、變形；

10.控制參數設置：觸摸屏操作界面，工作參數菜單簡易設定，操作簡便。

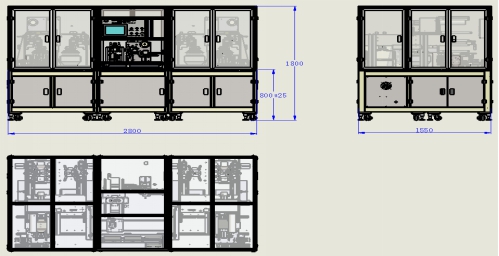

設備安裝外形示意圖：
300型全自動疊片機設備安裝外形示意圖

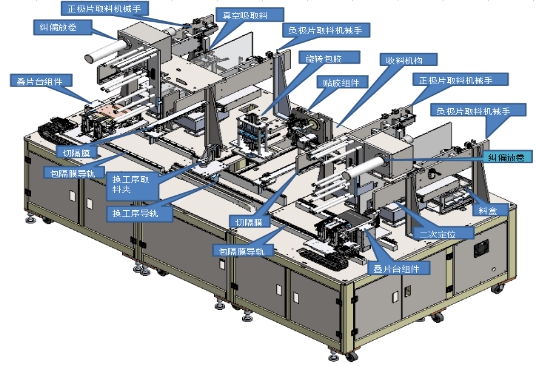

設備結構示意圖：
全自動疊片機設備結構示意圖

設備標準構件

序號	組件名稱	數量/套	說明
1	極片料盒	2	可搬運料盒，正、負極各1套，可調范圍大.
2	極片上料輔助機構	2	分片毛刷；極片抖動機構；吹風、吸塵裝置.
3	料盒頂升機構	2	保證極片在同一的高度，確保機械手可靠地吸取極片；缺料自動停機報警；
4	隔膜放卷張力機構	1	成卷隔膜采用氣漲軸鎖緊，主動放卷，通過張力組件實現隔膜張力恒定.步進伺服放卷，張力可以自由可調。
5	隔膜糾偏	1	隔膜采用浮輥張力、光纖檢測隔膜邊緣，整體糾偏, 糾偏精度0.1mm以內；自帶隔膜靜電消除。
6	次定位機構	2	超聲波檢測吸多片，防止多片極片疊入電池；自動旋轉四側定位，并加裝自動吸塵、光纖檢測極耳折角裝置。
7	疊片機械手取片	4	伺服驅動，精密模組往復運行，快速、可靠地抓放極片，精度高，壽命長。
8	疊片臺機構	1	伺服驅動疊片臺平移與升降+精密絲桿+精密導輥實現疊片臺往復運行；極片壓刀不會彎折、創傷極片；光電檢測隔膜定位，更加準確；雙工位疊片臺同步錯次運行，確保貼膠機構同步完成自動貼膠下料。
9	機械手夾持機構	1	實現電芯在各工位自由的轉移.
10	隔膜切斷機構	1	熱切刀機構一套，確定長度切斷可以適當調節，以節約隔膜，適用任何材質隔膜裁切，不損傷隔膜。
11	尾卷貼膠機構	1	尾卷機構收膜包裹，機械手取電芯至貼膠機構自動旋轉，實現電芯四側貼膠，更加禁錮。
12	下料機構	1	電芯堆積放置，由人工或傳輸帶自動送出。
13	電氣操作系統	1	使用人機界面操作，簡單明了，參數可調，流程完善.
14	電氣控制	1	電器、氣路等安裝于設備內部，標示清晰，便于維護.
15	防護外罩	6	鋁合金有機玻璃組成.

設備一般配置和標準

1、設備外觀顏色為電腦灰；（可根據甲方要求設計）

2、離機器外壁1m測量，設備噪音≤75 db。

3、設備符合國家有關機電設備的安全標準。

4、隨機附送中文操作說明書、設備維修手冊及易損件。

5、隨機提供機械原理、電氣圖各一套。

產品參數

1、技術參數

項目	驗收工藝技術參數
單片效率	≤1.6s/pcs 單個電芯制造輔助時間15s
極片與隔膜間對位精度	中心偏差±0.2mm
隔膜端面對位精度	±0.2mm（以邊為基準）
相鄰極片對齊精度	±0.2mm（以中心為基準）
極片整體對齊精度	±0.2mm（以中心為基準）
疊片層數	在高度適應范圍內可自由設定，8-15mm
運轉率	95%（只由設備造成的故障）
合格率	99%（只由本機造成的不良）

2、設備尺寸及功率要求

項目	規 格
外形尺寸（約）	長2300mm x寬1500mm x高1800mm（可拆卸組合）
重量	約1500KG
電源	電壓 AC220V±10％單相功率 2KVA
壓縮空氣（干燥）	壓力：0.5-0.7MPa(5kgf-7kgf/cm2) 使用量：200L/min
承重	450Kg/M2
溫度濕度	5-35℃; 5-55%
空氣塵埃	不含鹽分、腐蝕性氣體，沒有導電性塵埃等

3、主要標準件

序號	名稱	品牌	備注
1	氣缸	Smc	日本
2	磁性開關	Smc	日本
3	直線導軌	Hiwin	臺灣
4	滾珠絲杠	Hiwin	臺灣
5	模組	Hiwin	臺灣
6	伺服電機/驅動器	Panasonic	日本
7	電磁閥	Smc	日本
8	超聲波	Microsonic	德國
9	坦克鏈	Igus	德國
10	PLC	Panasonic	日本
11	傳感器	Sunk	日本
12	光纖	Sunk	日本
13	觸摸屏	Mcgs	國產
14	螺絲	304不銹鋼	國產
