產品介紹

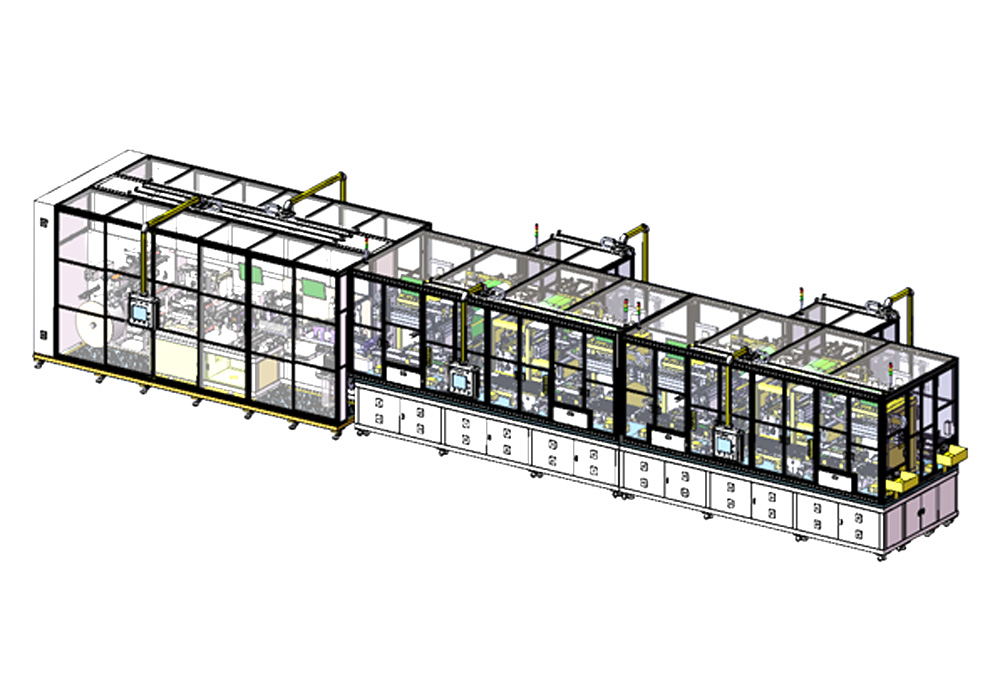

本設備主要用于將極耳已成型的正/負極卷料自動放卷、自動糾偏、張力控制、CCD缺陷檢測、驅動、裁斷成型圓角、除鐵除塵、CCD尺寸檢測、NG剔除、真空皮帶輸送、CCD預定位、隔膜放卷、疊片臺按設定層數疊成電芯，隔膜裁斷后貼膠、下料等功能；最終電芯裝載在托盤中，可對接自動物流線和MES系統等。

產品參數

項目	規格
制片效率	≥250（極片寬度100~160mm）
疊片效率	單工位0.45（整機0.15）s/pcs （400PPM）
毛刺大小	Vas12um; Vbs12um
糾偏精度	≤±0.1mm
切片成型精度	±0.15mm
輔助時間	＜10s
極片與隔膜間對位精度	中心偏差±0.3mm
隔膜端面對位精度	±0.3mm
相鄰極片對齊精度	±0.2mm
極片整體對齊精度	±0.3mm
合格率	≥99.5%（只由本機造成的不良）
稼動率	≥98%（只由本機造成的不良）
外形尺寸	W2600mm×L11000mm×H2800mm
電源	AC380V三相；電壓波動土10%；功率：65KW；頻率：50Hz
壓縮空氣	0.5~0.7Mpa(5~7kgf/cm²)，用量2000L/min
